Монтаж настенных кондиционеров

0
Артикул: 000849
19 500
-+Купить
При обращении в нашу компанию для заказа монтажа настенного кондиционера, наши менеджеры выясняют все потребности клиента, ориентируют по цене, согласовывают выезд на объект, делают итоговые расчёты.
Описание

Установка кондиционера должна начинаться с выбора места расположения блоков. Надо учесть:

  • Требования производителей техники. Это максимальная и минимальная длина трассы, расстояния от стен, потолка.
  • Ограничения местной власти. Не везде, не на все здания можно вешать наружный блок на стены. И это создает дополнительные сложности. В некоторых современных многоэтажках есть кондиционерные. В этом случае вопросов, где разместить наружный блок кондиционера, не возникает. Если такого помещения нет, обычно ставят его на балконе или лоджии, позаботившись о свободном доступе воздуха или установив вентиляторы – для принудительного охлаждения блока.
  • Удобство обслуживания. Вызывать каждый раз для проведения профилактики промышленных альпинистов не самый дешевый вариант.
  • Требования по эргономике – чтобы охлажденные массы воздуха не попадали на места отдыха или работы.

Так что придется решать комплексную задачу, стараясь удовлетворить все требования и рекомендации. Только в этом случае установка кондиционера будет удачной.

Место для внутреннего блока кондиционера

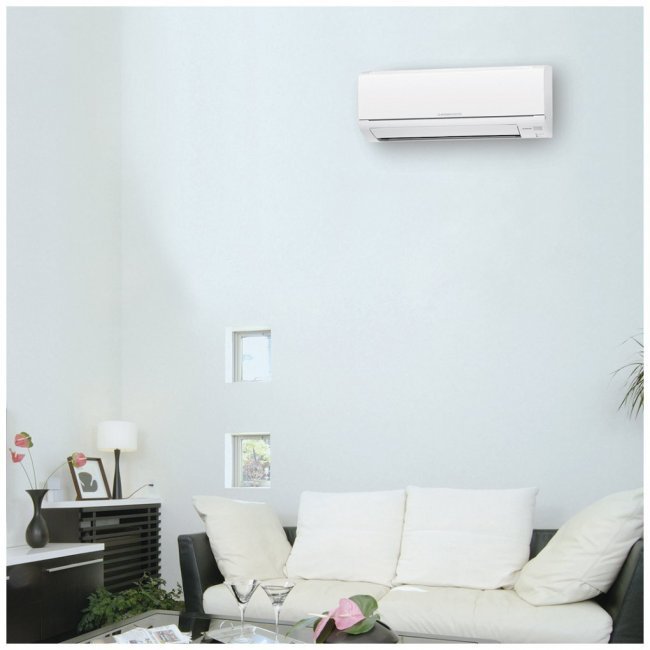

Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.

Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера. Внутренний настенный блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы – это медный трубки длиной 30 см.

К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному – в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.

Стоимость установки трассы из медных труб

Мощность настенного кондиционера Цена
1.8-3.1 кВт до 9000 BTU от 1 950 ₽
3.2-4 кВт до 12000 BTU от 2 250 ₽
4-5.9 кВт до 18000 BTU от 2 550 ₽
6-7.9 кВт до 24000 BTU от 3 000 ₽
8-9.9 кВт до 30000 BTU от 3 400 ₽
10-12 кВт до 36000 BTU от 3 800 ₽

Наружный блок кондиционера

Установка внешнего блока настенной сплит-системы считается самым трудоемким процессом при монтаже. Сложности связаны с тем, что вес модуля может достигать 20 кг и больше, из-за размещенного в нем компрессора. Кроме этого, чаще всего внешний модуль устанавливается на большой высоте.

Для начала, сделайте разметку, используя уровень. После чего, с помощью перфоратора проделайте отверстия. Далее, в них вкручиваются анкерные болты, а сами кронштейны прикручиваются к ним гайками. После того, как кронштейны надежно закреплены, на них устанавливается внешний модуль.

При установке кондиционера, особенно наружного блока, вам потребуется помощь как минимум одного человека. Если модуль устанавливается на большой высоте, то установить кондиционер самостоятельно у вас не получится. Лучше воспользоваться услугами альпинистов, чтобы повесить данный модуль.

Наружный модуль крепится к кронштейнам с помощью болтов. Рекомендуется проложить толстую резину под лапки, чтобы уменьшить вибрацию.

Стоимость высотных работ

Мощность кондиционера Цена
1.8-4 кВт до 12000 BTU от 6 750 ₽
4-7.9 кВт до 24000 BTU от 8 550 ₽
8-12 кВт до 36000 BTU от 9 400 ₽

Соединение блоков коммуникациями

Для продолжения монтажа, необходимо соединить оба модуля между собой.

  1. В первую очередь, снимите защитные пластиковые крышки на клеммах внешнего блока. Воспользовавшись инструкцией, подключите к ним кабели управления и питания, которые идут от внутреннего модуля.
  2. Аккуратно, чтобы в дальнейшем соединить модули, произведите монтаж трассы вашего кондиционера, предварительно одев на трубки теплоизоляцию (концы фиксируются армированным скотчем). Чтобы в трубки не попал мусор, также заклейте их концы скотчем. Трасса крепится с помощью хомутов, привинченных к стене. После этого измерьте длину магистрали и обрежьте трубки, оставив запас в 10 см. Оденьте на них накидные гайки и завальцуйте концы. Используя риммер, снимите фаску. Прокладка трассы (магистрали) под кондиционер может проводиться как снаружи помещения, так и внутри, если по эстетическим соображениям запрещается размещать на фасаде здания какие-либо коммуникации.
  3. При помощи накидных гаек прикрутите трубки сначала к штуцерам внешнего модуля, затем – к штуцерам внутреннего.
  4. Закрепите дренажную трубку, используя пластиковые хомуты.

Вакуумирование магистрали

Без вакуумирования магистрали нельзя запускать в систему хладагент. Для этой процедуры потребуется наличие вакуумного насоса и манометрического коллектора. Насос подсоединяется к заправочному штуцеру через коллектор, как показано на рисунке ниже (вентили на коллекторе должны быть в положении «закрыто»), после чего он включается на 20-30 мининут для удаления из системы остатков воздуха.

После включения вакуумного насоса требуется открыть рукоятку, находящуюся под манометром низкого давления. Спустя небольшой промежуток времени, стрелка на манометре начнет падать и достигнет нуля, в пределах 30 секунд или больше. Время откачки зависит от длины магистрали и диаметра трубок. Положение стрелки на нуле означает, что в магистрали образовался вакуум.

Не следует отключать насос на данном этапе. Продолжайте вакуумирование еще около 30 мин. По прошествии указанного времени, вначале следует перекрыть краник на коллекторе, и только после этого отключите насос. Если краник не будет закрытым, произойдет подсос воздуха в систему.

Рекомендуется понаблюдать за стрелкой манометра, в течение 20-30 мин. Если она не поднимается, то магистраль герметична.

Заполнение фреоном

Фреон запускается в систему без отсоединения шланга, подключенного к клапану сервисного порта. Если это сделать до запуска хладагента, в магистраль попадет воздух.

Чтобы в систему самостоятельно запустить хладагент, требуется, воспользовавшись ключом-шестигранником, неспешно открыть клапан, находящийся на жидкостном вентиле. После заполнения трассы хладагентом, можно открутить шланг, присоединенный к сервисному порту, находящемуся на газовом клапане.

Внимание! При отсоединении шланга, возможен выброс фреона, который способен обморозить руки и повредить глаза. Рекомендуется одеть защитные очки, а на руки — перчатки. Лицо требуется держать подальше от штуцера.

Откручивать штуцер с вентиля необходимо максимально быстро, чтобы уменьшить потерю фреона. Не стоит пугаться громкого шипения. Гайка при выходе хладагента может покрыться инеем. Не стоит прикасаться к ней без перчаток, чтобы не получить ожог.

Все места соединений для проверки утечки можно обмылить. После проверки закрутите все заглушки на клапаны вентилей, не прилагая больших усилий, но достаточно хорошо. Если закрутить их слабо, то возможно, что в зимний период произойдет утечка фреона.

После того, как вы убедились в герметичности магистрали, включите кондиционер на некоторое время, после чего еще раз проверьте все соединения. На этом этапе установка настенного кондиционера считается завершенной.

Стоимость дополнительных работ

Дополнительные услуги Цена
Штробление 20х20 мм, в газобетоне, в кирпиче 960 ₽/м
Штробление 20х20 мм, в бетоне 1200 ₽/м
Штробление 60х40 мм, в газобетоне, в кирпиче 1440 ₽/м
Штробление 60х40 мм, в бетоне 1680 ₽/м
Штробление 100х40 мм, в газобетоне, в кирпиче 1680 ₽/м
Штробление 100х40 мм, в бетоне 1920 ₽/м
Доп. отверстие d20 в бетоне, кирпиче до 0.4 м 720 ₽/шт
Доп. отверстие d40 в бетоне, кирпиче до 0.4 м 1200 ₽/шт
Пайка меди 1200 ₽/шт
Кабель-канал 16х16 с материалом 1080 ₽/м
Кабель-канал 60х40 / 60х80 с материалом 1440 ₽/м
Прокладка дренажа с материалом 480 ₽/м
Прокладка кабеля до 20 м с материалом 720 ₽/м
Монтаж дренажной помпы 3600 ₽/шт
Монтаж козырька 4200 ₽/шт
Сборка / разборка потолка 600 ₽/м
Установка обратного клапана 3000 ₽/шт
Маслоподъемная петля с материалом от 4200 ₽/м
Работа в труднодоступных местах от 1800 ₽/м
Дозаправка фреоном с материалом 3000 ₽/100 гр
Выезд в два этапа / доп. выезд 2400 ₽/шт
Черновик проектирование / исполнительная документация от 12000 ₽/шт
Проектирование / исполнительная документация от 30000 ₽/шт
Автовышка от 18000 ₽/сутки
Согласование с КГА от 9000 ₽/блок
Характеристки
Монтаж внутреннего блокаДа
Прокладка трассыДа
Монтаж наружного блокаДа
ГарантияДа
